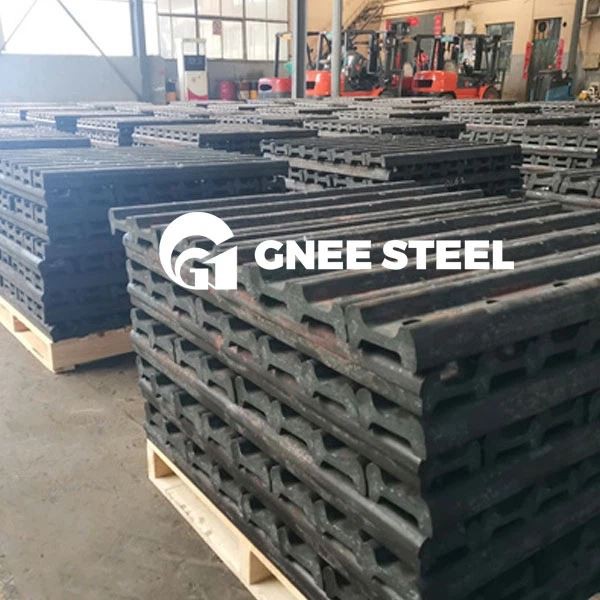

鉄道フィッシュプレートは、レールジョイントバー、レールフィッシュプレート、スプライスバー、アングルバーとも呼ばれ、鉄道フィッシュプレートは、レールジョイントバー、レールフィッシュプレート、スプライスバー、アングルバーとも呼ばれ、鉄道ファスナーの一種であり、金属です2 本のスチール レールの端をフィッシュ ボルトを介して接続するバー。
鉄道フィッシュプレートは、レールジョイントバー、レールフィッシュプレート、スプライスバー、アングルバーとも呼ばれ、鉄道ファスナーの一種で、フィッシュボルトを介して2つの鉄道レールの端を一緒に接続する金属バーです。 レールジョイントは用途に応じて様々な種類・規格が存在します。 GNEE は、GB、AREMA、BS、UIC、AS、アフリカ規格、南米規格などのさまざまなレール ジョイントを提供できます。GNEE 鉄道フィッシュ プレートは 100 以上の国と地域に輸出されており、50 以上の標準および非規格を提供しています。 -世界中のお客様へのレールジョイントの標準モデル。
以下は中国の標準魚プレートの技術データです。
• 標準: TB/T2345-2008
• 材質: 中国鋼グレード 55#
• サイズ: 43KG、50KG、60KG、75KG
・引張強さRm：785MPa以上
• 降伏強さ Rel / Rr0.2 : 520 Mpa 以上
・伸びA：9%以上
• 領域 Z の縮小: 20% 以上
• ブリネル硬度 HBW10 / 3000 : HBW 227-388
• コールドベンド d=3a: 30 度、亀裂なし
化学組成:
|
C |
ん |
シ |
S |
P |
|
0.52-0.60 |
0.50-0.80 |
0.17-0.37 |
0.035以下 |
0.035以下 |
以下はBS標準フィッシュプレートの技術データです。
• 標準: BS47-1
• 材質: 中国鋼グレード 40#
• サイズ: BS75R、BS80A、BS90A、BS100A、BS113A
• 引張強さ Rm : 550-650 Mpa
・伸びA：18%以上
化学組成:
|
C |
ん |
シ |
S |
P |
|
0.27-0.84 |
0.94以下 |
0.38 |
0.058以下 |
0.058以下 |
BS レールジョイントバーの人気のあるタイプ
|
標準 |
タイプ |
長さ/直径 |
重量/材質 |
|
|
BS47-1 |
BS75R |
4穴 |
6.56kg |
|
|
BS60A |
4穴 |
5.61kg |
|
|
|
BS80A |
4穴 |
6.5kg |
|
|
|
BS90A |
685.8/Φ26 |
13.23kg |
|
|
|
BS90A |
792.9/Φ26.2 |
15.34kg |
|
|
|
BS100A |
4穴 |
|
|
|
UIC鉄道フィッシュプレートは、国際鉄道連合の規格に準拠したフィッシュプレートです。 Brelow は UIC 鉄道魚板の技術データです。
• 標準: UIC864-4 および UIC864-8
• 材質: 中国鋼グレード 40#
• サイズ: U79 – UIC54、U85 – UIC60
• 引張強さ Rm: 550-650 Mpa
・伸びA：18%以上
化学組成:
|
C |
ん |
シ |
S |
P |
|
0.37-0.44 |
0.50-0.80 |
0.17-0.37 |
0.035以下 |
0.035以下 |
以下は DIN 規格フィッシュプレートの技術データです。
標準: DIN 5902-1995
材質: 中国鋼グレード Q235 / 中国鋼グレード Q295
サイズ: FL30 レール用 S30、FL33 レール用 S33、FL41 レール用 S41、FL49 レール用 S49、FL10、FL14、FL18、FL20、
フロリダ州41-54
化学組成 (FL10 - FL20、Q235):
|
C |
ん |
シ |
S |
P |
|
0.14-0.22 |
0.30-0.65 |
0.30以下 |
0.050以下 |
0.045以下 |
機械的特性 (FL10 - FL20)
引張強さRm：375MPa以上
降伏強さ ReL / Rr0.2: 235 Mpa 以上
伸びA : 21%以上
化学組成 (Fl30 - Fl41-54、Q295):
|
C |
ん |
シ |
S |
P |
|
0.52-0.60 |
0.50-0.80 |
0.17-0.37 |
0.035以下 |
0.035以下 |
機械的特性 (Fl30 - Fl41-54)
引張強さRm：390MPa以上
降伏強さ ReL / Rr0.2: 295 Mpa 以上
伸びA : 23%以上
南米の魚プレートは主にブラジルとペルーで使用されます。 これらのレール ジョイント バーは、お客様の特定の要件に合わせて規格に合わせてカスタマイズできます。
Brelow は南アメリカの魚プレートの技術データです。

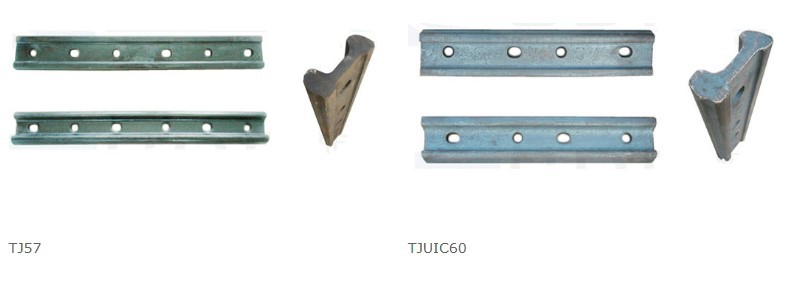

ブラジルの魚のプレート
• 標準: 顧客の要件による
• 材質: 中国鋼グレード 50# またはカスタマイズされた
• サイズ: TJ57、TJ ASCE 90、TJ UIC60
ペルーの魚プレート
• 標準: 顧客の要件による
• 材質: 中国鋼グレード 50# またはカスタマイズされた
• サイズ: 75LBS ASCE、75LBS BSS、80LBS ASCE、TJ BS80A
以下はアフリカの魚プレートの技術データです。
• 標準: 顧客の要件による
• 材質: 中国鋼グレード 50#
• サイズ: 85 ポンド、85 ポンド-80 ポンド
レールフィッシュプレートはAREMA規格を満たしています
ホットセールのレール フィッシュ プレートには、115RE AREMA レール フィッシュ プレート、119RE AREMA レール フィッシュ プレート、132RE、136RE AREMA レール フィッシュ プレートなどが含まれます。 それぞれ、115RE AREMA レール、119RE AREMA レール、132RE&136RE AREMA レールのサイズのレールに対応します。 これらはすべて、米国およびカナダの要件である AREMA 規格を満たしています。 American Railway Engineering and Maintenance-of-Way Association (AREMA) は、北米の非常に強力な鉄道組織です。 北米に出荷される鉄道魚プレートは、AREMA 規格を満たす必要があります。
以下はアメリカの標準フィッシュプレートの技術データです。
• 標準: AREMA 2018
• 材質: 中国鋼グレード 50#
• サイズ: 115RE、119RE、132RE、136RE、141RE
AREMA 標準フィッシュプレートの人気のあるタイプ
|
標準 |
タイプ |
長さ/直径 |
重量/材質 |
|
|
アレマ2018 |
115RE |
4穴-24" |
17.04kg |
|
|
115RE |
6穴-36」 |
25.56kg |
|
|
|
132-136RE |
4穴-24" |
17.75kg |
|
|
|
132-136RE |
6穴-36」 |
26.63kg |
|
|
|
|
|
|
115-119RE レールジョイントバー |
132-36-41RE レール ジョイント |

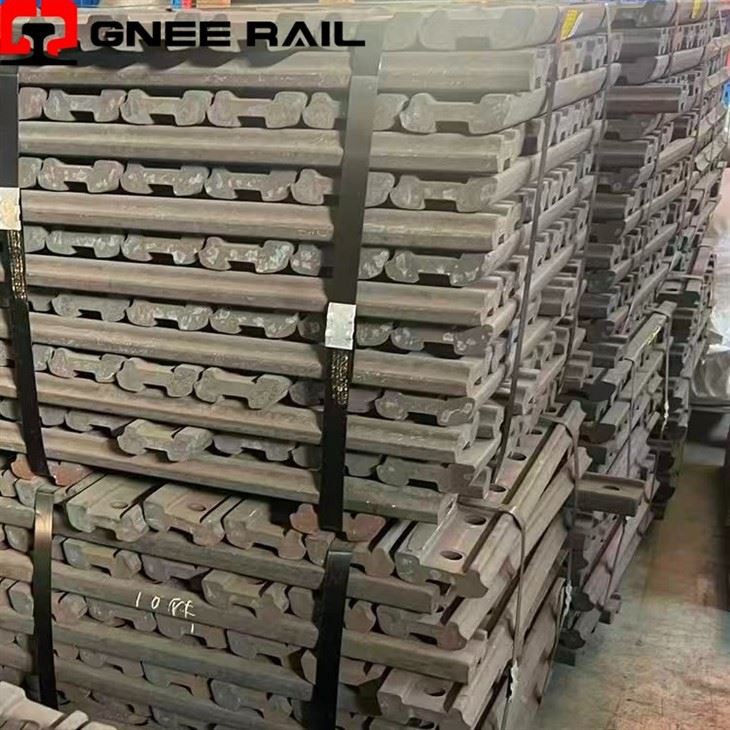

鉄道の魚プレートとは何ですか?
フィッシュプレート、スプライスバー、またはジョイントバーは、2 本のレールの端を連続した軌道にボルトで固定するために使用される金属製の接続プレート。 この名前は、「組み立てられた」船のマストの木製の補強材である魚に由来し、船の望ましい輪郭を完成させるのに役立ちました。
